Rekuperácia · orientačný nástroj
Zjednodušená kalkulačka rekuperácie vzduchu pre rodinné domy a malé až stredné objekty do 1 500 m³/h. Odhadnite výstupné teploty, relatívne vlhkosti a tepelný výkon v zimnom alebo letnom režime.
Čo kalkulačka vypočíta
Zadajte stav vonkajšieho a odvádzaného vzduchu, prietoky a teplotnú účinnosť výmenníka. Výsledok ukáže orientačnú teplotu a vlhkosť vzduchu privádzaného do interiéru aj vyfukovaného vzduchu. Zobrazí získaný tepelný alebo chladiaci výkon, približný kondenzát a upozornenie na zvýšené riziko námrazy.

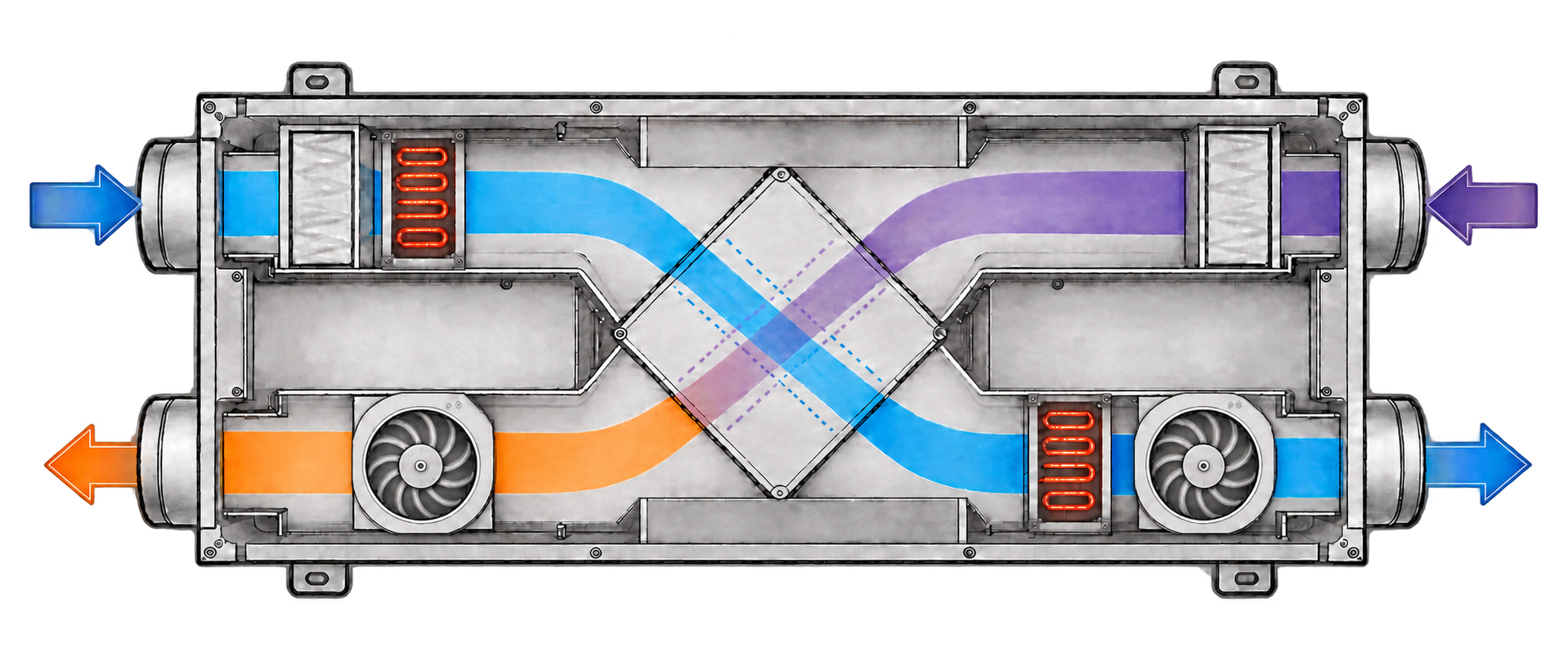

Voliteľný predohrev a dohrev môžete zapnúť samostatne. Zadajte cieľovú teplotu aj menovitý výkon ohrievača; ak výkon nestačí, kalkulačka zobrazí skutočne dosiahnuteľný orientačný stav a upozornenie. Letný režim predvyplní typické letné vstupy, ktoré možno následne prepísať.
Ako čítať výsledok
Teplotná účinnosť opisuje, aká časť teplotného rozdielu medzi oboma prúdmi sa približne využije. Kalkulačka povoľuje 60 až 95 % a najviac 25-percentný rozdiel medzi prívodným a odvodným prietokom. Pri nevyvážených prietokoch obmedzuje prenášaný výkon tepelnou kapacitou menšieho prúdu. Pri entalpickom výmenníku sa uvažuje aj prestup vlhkosti.
Výkon predohrevu a dohrevu je tepelný výkon odovzdaný vzduchu pri zadanom prietoku, nie elektrický príkon celého zariadenia. Kondenzát a riziko námrazy sú len orientačné indikátory, nie návrh odvodu kondenzátu alebo protimrazovej ochrany.
Predpoklady a obmedzenia
- Ide o ustálený zjednodušený výpočet, nie o časovú simuláciu prevádzky.
- Skutočná účinnosť sa môže meniť s prietokom, vlhkosťou, teplotou, reguláciou a námrazou.
- Výpočet neurčuje tlakové straty, elektrický príkon ventilátorov, hlučnosť, tesnosť ani distribúciu vzduchu.
- Predvolené teploty, vlhkosti a bezpečná teplota predohrevu sú upraviteľné orientačné vstupy.
Pred výberom rekuperátora a ohrievačov overte parametre výrobcu a nechajte návrh pre konkrétny objekt skontrolovať odborníkom.
Časté otázky
Je vypočítaný prietok návrhom vetrania domu?
Nie. Prietok je vstupom tohto výpočtu. Potrebné množstvo vzduchu závisí od počtu osôb, využitia miestností, hygienických požiadaviek a návrhu rozvodov.
Zaručí predohrev na 0 °C, že výmenník nenamrzne?
Nie. Predvolená hodnota je konzervatívny orientačný scenár. Skutočnú protimrazovú ochranu určuje konštrukcia jednotky, regulácia a podmienky výrobcu.
Prečo môže mať vyfukovaný vzduch 100 % relatívnej vlhkosti?
Pri ochladzovaní môže vzduch dosiahnuť nasýtenie a časť vodnej pary skondenzuje. Hodnota 100 % v takom prípade vyjadruje hranicu nasýtenia, nie chybu výpočtu.
